ES710单相医用隔离变压器
- 医疗IT系统的单相隔离变压器
- 内置温度传感器
- 低噪音＜35dB(A)
- 高过载能力
- 绝缘加强型设计
- VDE ENEC标识
产品介绍
ES710系列医用隔离变压器加强绝缘并且符合IEC 61558-1 / DIN EN 61558-1 (VDE 0570-1)和IEC 61558-2-15 / DIN EN 61558-2-15 (VDE 0570-2-15)的要求。
此外，单相医用变压器符合用于医疗场所的IT系统IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710)要求。 设备绕组电气隔离。 为了减少电气干扰，在初级绕组和次级绕组之间安装一个静电屏蔽，引出导线连接到绝缘端子用于等电位连接。
固定角度与医用隔离变压器铁芯隔离，以保证隔离安装符合DIN VDE 0100-710 (VDE 0100-710): 2002-11, para. 710.512.1.6.2)的要求。
医用单相隔离变压器可用于水平和垂直安装。 完整的树脂浸渍保证防腐效果。
单相医用隔离变压器设计用于干燥的场所。 SK2系列变压器完全封装，符合II级保护的要求。
产品特点
- 内置温度传感器，符合 DIN 44081 （120 °C） 标准
- 带带外带绝缘连接端子的屏幕绕组
- 绝缘安装角度
- 防护等级IP00（结构类型：开放式）
- 防护等级 IP23（包括外壳）
- 防护等级 I
- 防护等级 II （可选：完全封装版本）
- 加强绝缘
- 绝缘分类：ta40/B
- 连接：螺丝端子
- 噪音水平 < 35 dB （A）（空载和标称负载）
- 向量组：IiO
- VDE ENEC 标志 ES710/3150...ES710/10000系列
技术参数
| 初级电压 | AC230V |
|---|---|
| 次级电压 | AC230V |
| 频率 | 50-60Hz |
| 额定功率 | 10.0KVA |
| 工作方式 | 连续工作 |
| 绝缘等级 | B级/H级（可选） |
| 最高环境温度 | 40℃ |
| 防护等级 | IP00 |
| 保护等级 | I级 |
| 温度传感器 | 每个绕组一个 |
| 接线 | 独立端子 |

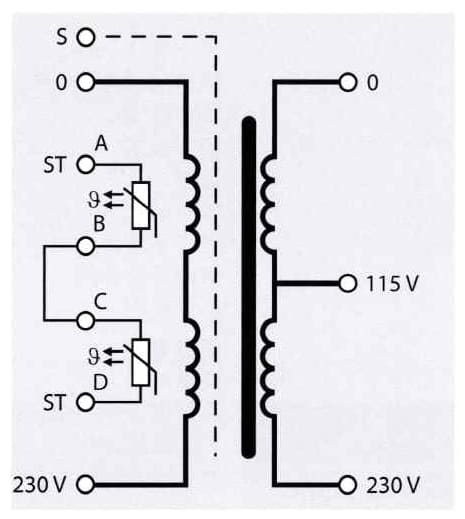

ES710单相医用隔离变压器接线图

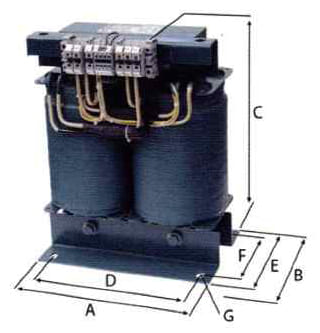

外形尺寸
| 额定功率 | 外形尺寸 | (mm) | 总重量 | |||||
|---|---|---|---|---|---|---|---|---|
| (kVA) | A | B | C | D | E | F | G | (kg) |
| 3.15 | 240 | 230 | 325 | 200 | 180 | 145 | 11 x 28 | 49 |
| 4 | 280 | 200 | 370 | 240 | 150 | 115 | 11 x 28 | 59 |
| 5 | 280 | 210 | 370 | 240 | 160 | 125 | 11 x 28 | 61 |
| 6.3 | 280 | 225 | 370 | 240 | 175 | 140 | 11 x 28 | 65 |
| 8 | 280 | 240 | 370 | 240 | 190 | 155 | 11 x 28 | 74 |
| 10 | 320 | 260 | 420 | 270 | 200 | 160 | 13 x 35 | 85 |
