现代医疗电器设备对电力可靠性的要求很高，需最大程度保证供电的特殊性。
像ICU、手术室这样的二类医疗场所，电气系统的绝对可靠性是至关重要的。
医用IT隔离电源系统解决方案
在医疗场所电器安全是至关重要的
安全的电力系统
本德尔系统已经为医疗场所提供了可靠的、成本低廉的电气安全解决方案超过70多年了。世界各地的医院依赖本德尔产品及其工程师的技术支持，让使用医疗电气设施的医护人员和病人的人身安全得到了保证。
一、我们的优势
原则一
不允许由于绝缘故障导致电源中断
原则二
电气系统中的故障电流必须降低到无危害的水平
原则三
必须保证医疗场所电源的可靠绝缘
原则四
提前计划故障维修，以保障病人的需求以及设备维护
原则五
电源、插座和配电开关柜上，应有清晰明确的标识
医疗设施中电气安全管理的原则
- 不允许由于绝缘故障导致电源中断
- 电气系统中的故障电流必须降低到无危害的水平
- 必须保证医疗场所电源的可靠绝缘
- 提前计划故障维修，以保障病人的需求以及设备维护
- 电源、插座和配电开关柜上，应有清晰明确的标识
二、什么样的电力系统能够最大化的保证安全？
医疗场所的电器安全标准
参照标准IEC 60364-7-710:2002-11，划分医疗场所的等级。
710.3.5 0类场所
不使用接触部件的场所
710.3.6 1类场所
医疗设备的接触部件接触躯体外部或医疗设备的断电不会对病人及诊断造成危害的场所。
- 接触部件接触躯体外部
- 除710.3.7规定者外，接触部件侵入躯体的任何部分
710.3.7 2类场所
医疗电气设备的微弱漏电或者断电将导致病人生命危险的医疗场所。
2类医疗场所的安全要求
在发生第一个故障时，供电不会断电，保证维持生命的设备不会停止工作。
IEC60364-7-710:2002-11要求，医疗2类场所必须使用医用IT隔离电源系统（不接地系统）。
2类场所包括：
麻醉室、手术室、手术准备室、手术恢复室、心导管室、重症监护室、血管造影检查室、早产儿监护室等。
医用IT隔离电源系统（不接地系统） 用于可靠的电源供应

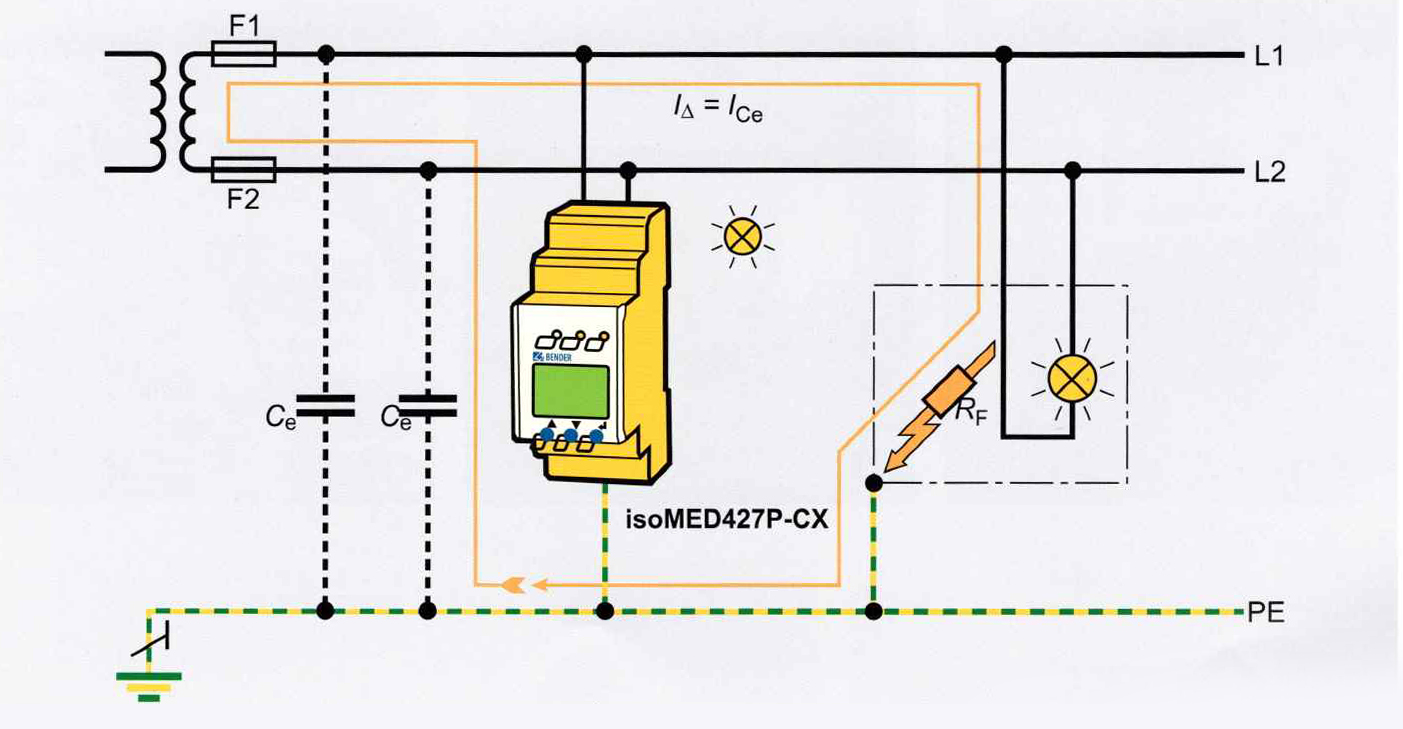

医疗场所的医用IT系统
使用医用IT隔离电源系统是医疗场所的可靠供电的重中之重。与接地系统相反（TN系统)，在医疗IT系统中,没有任何带电导线直接接地。
医疗IT系统可以满足医疗场所4个基本要求：
- 当第一个绝缘故障出现的时候,电源不会由于保护熔断触发而停止工作;
- 保证医疗电气设备持续工作;
- 故障电流下降到不会影响医护人员和病人的水平;
- 由于电源故障是可以避免的,因此在手术过程中不会产生恐慌;

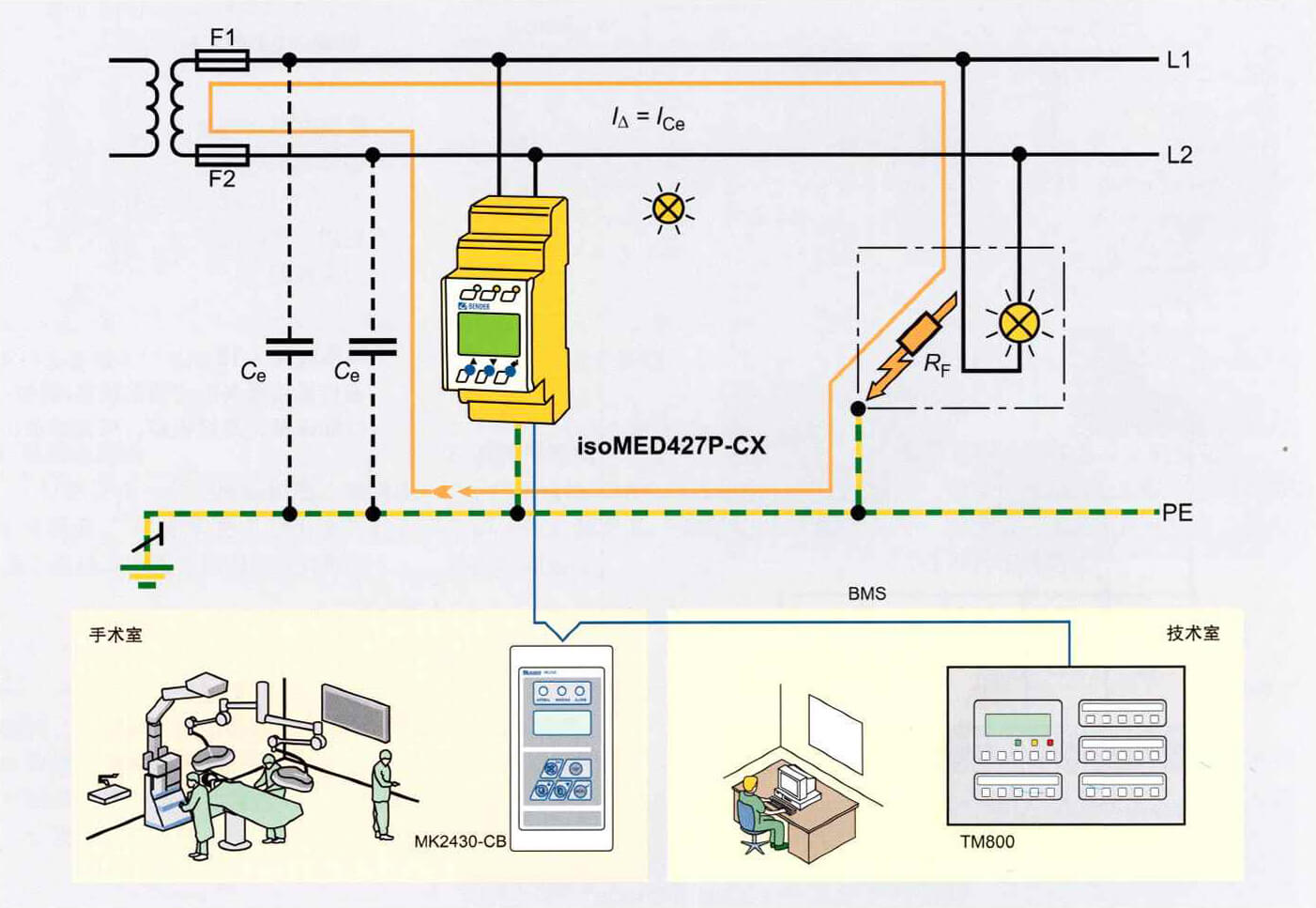

带有绝缘监视仪ISO427的IT系统
绝缘监视 - 安全以及预警
医疗IT系统包括一台单相隔离变压器，一台绝缘监视仪来监视绝缘电阻、变压器负载和温度,一台外接报警显示和测试仪，他们被安装在手术室或者就近的护士站。持续的绝缘监视(IEC 60364-7-710:2002-11, section 413.1.5)确保在绝缘情况恶化时能够立即检测并且发出报警信号，同时保障在此过程中没有电源中断。
单相隔离变压器
参照标准IEC 60364-7-710:2002-11,512.1.6部分，变压器的额定功率不应小于0.5KVA且不超过10KVA。应使用单相变压器。即使使用三相系统，次级电压也不能超过250v。三相系统只被运行用于三相负载。
绝缘监视设备
绝缘监视仪isoMED427P-CX是确保医用IT隔离电源系统正常使用的关键部件。它连接在系统和大地之间,持续监视系统的绝缘情况。自适应脉冲信号（AMP）测量法，对含有直流分量的故障回路也能精确测量并显示。
同时,绝缘监视仪isoMED427P-CX监视负载电流和变压器的温度。设备符合国际标准IEC 60364-7-710: 2002-11,413.1.5部分和IEC 61557-8,附录A:2007-01的要求。

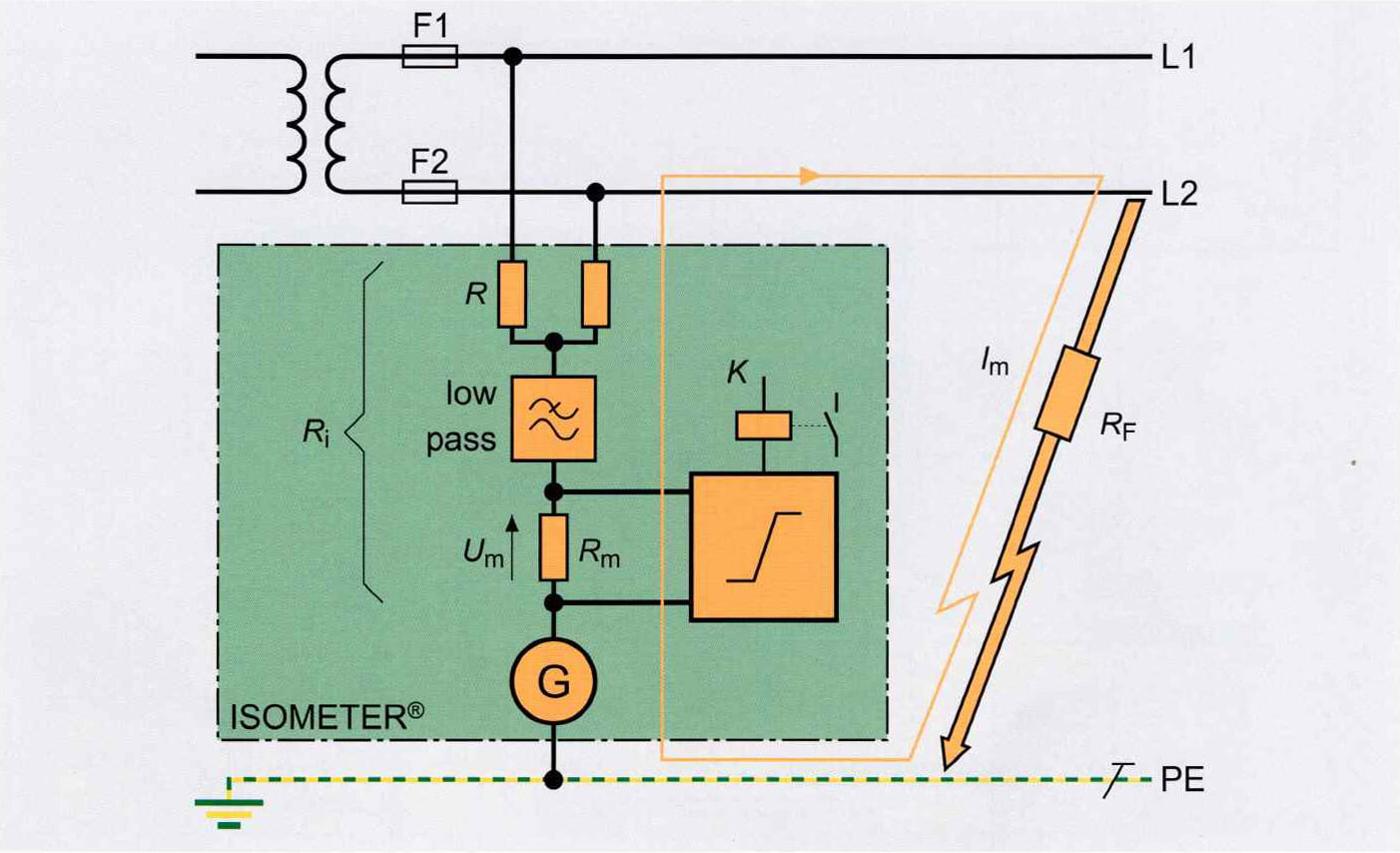

绝缘监视的测量原理
三、如何避免危险的过负载？
负载和温度监视
用户端的医疗IT系统的变压器负载不是持续不变的。因此，需要参照标准IEC 60364-7-710 2002-11,413.1.5部分来监视过负载和变压器温度。
通过PTC电阻检测变压器的过热和报警。[>C]
通过测量电流互感器检测负载电流和报警。[>A]
因此，该系统的超温和过载可以有效的发出声光信号并且通知工作人员,这样可以通过关闭不必要的设备来减少负载。
在医用IT系统变压器的主回路中,过电流保护设备仅仅用于防止短路，因此过截不会导致电源失效。这样，在医疗设备运行的时候不存在任何风险。

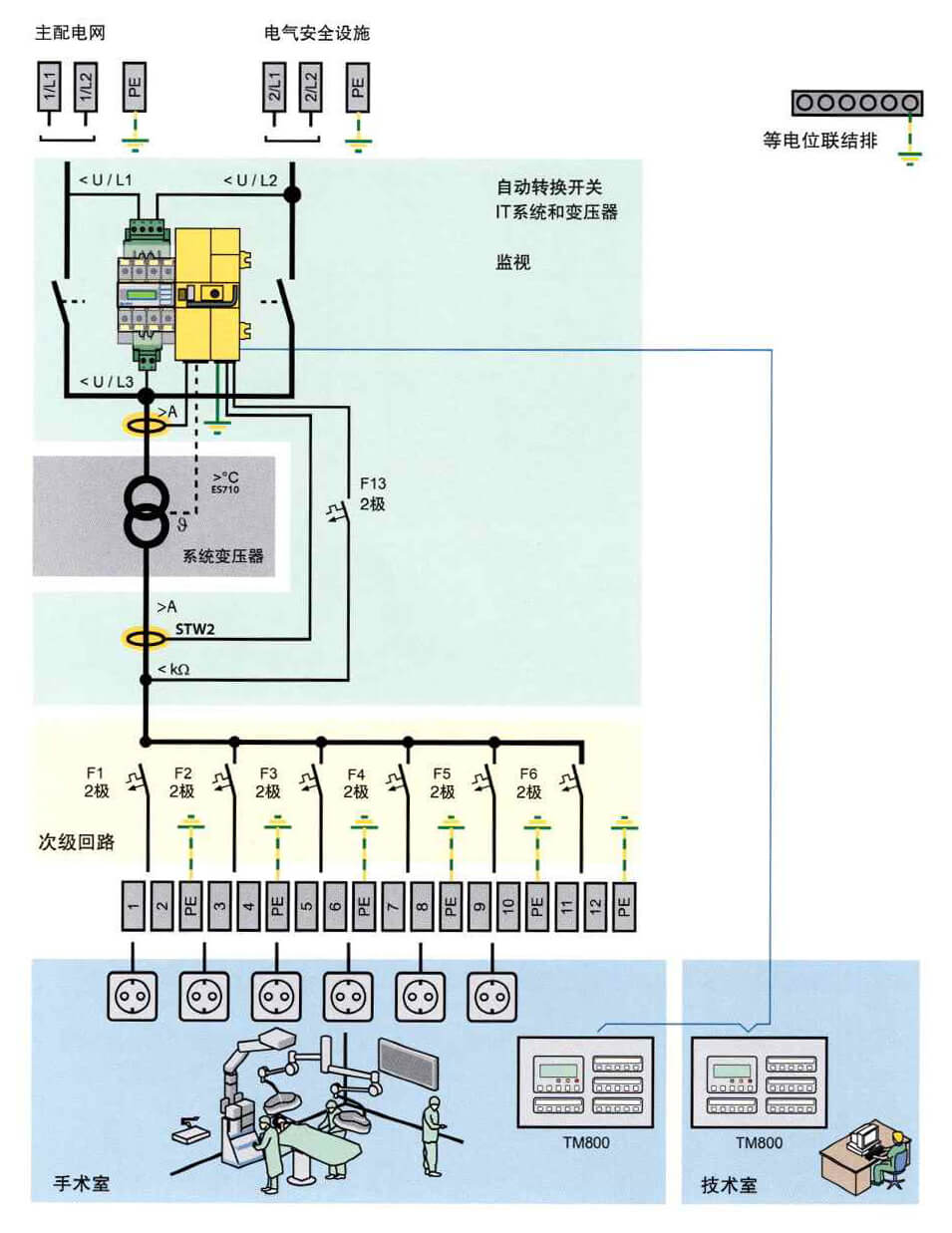

带有负载和温度监视的医用IT隔离电源系统
四、如何通知你的员工
在电源可靠性至关重要的情况下，电气安装的状态连续性是非常重要的。
外接报警显示和测试仪MK系列
外接报警显示和测试仪MK系列满足标准IEC 60364-7-710: 2002-11,413.1.5部分的要求,在医院的现代信息和通信系统中用途广泛。在医疗场所安装MK系列外接报警显示和测试单元，能够提供声光报警信号并且通知员工。
MK-BN有一个7段数码显示,可以指示绝缘电阻和负载电流,同时还有各种报警LED灯和用于“测试”和“消音”等按钮。
MK2430-CB通过LCD液晶显示在特定情况下所需的重要信息，这样就不会由于过多的信息而造成混乱。使用者可以有16国语言的选择,MK2430-CB是国际使用的完美设计。
MK2430-CB版本允许个人报警信息的编程，可通过总线从其他电气设备采集8组附加设备的数字信号。
节约成本的安装
在绝缘监视佼ISOMETERisoMED427P-CX和MK系列外接报警显示和测试仪之间通过双绞线实现通讯，节省安装时间和安装成本。
MK2430-CB的报警显示
五、如何避免公共电力供应失效而产生的危险？
由于在医院中电气安全是非常重要的，医疗设施至少需要有2个独立的电源（例如:主电源、发电机、UPS )。这样，如果主电源出现故障时，医疗电气设备不会因此而失效，进而导致患者危险。
参照标准IEC 60364-7-710: 2002-11,313部分,在医疗场所中，配电系统的设计和安装需要能够自动从主配电系统切换到安全电源系统实现基本负荷的电力供给。这个自动转换设备需要参照标准IEC 60364-5-536.2.2.4中定义的系统件的“安全分离”要求，不允许半导体形式的开关当隔离设备使用。
IEC 60364-7-710,556.5.2.1.1部分:在医疗场所，电源安全是必须的,在常规电源失效的情况下，规定的设备能在规定的时间内使用备用电源以维持供电。
根据各自的医疗任务，1类和2类医疗场所对于允许的电源中断的切换时间和容忍度有不同的要求。
供电电源
- 手术台和其他必要的照明的最少时间为3小时。
- 安全照明
- 2类医疗场所的医疗电气设备
- 医用供气设备
- 火灾探测
- 维持医院服务所必须的设备（例如:冷却设备，烹饪设备、灭菌设备）
2类医疗场所电源供电
2类医疗场所电源供电
单路电源线的医用IT系统

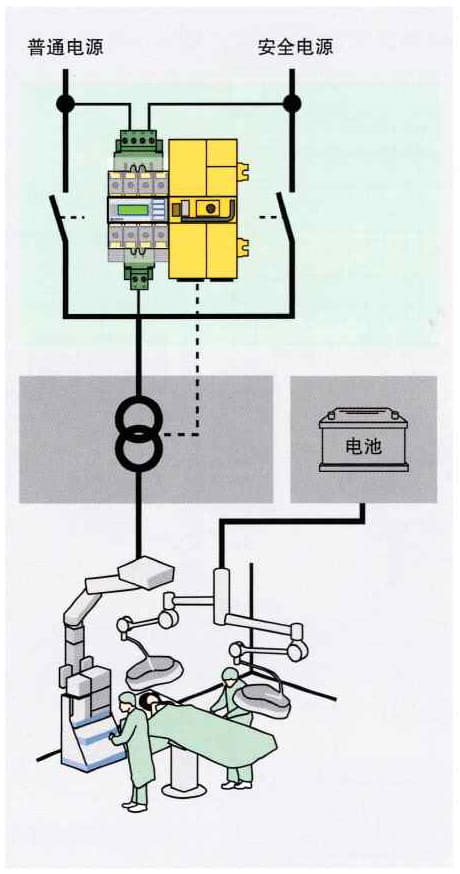

双路电源线的医用IT系统

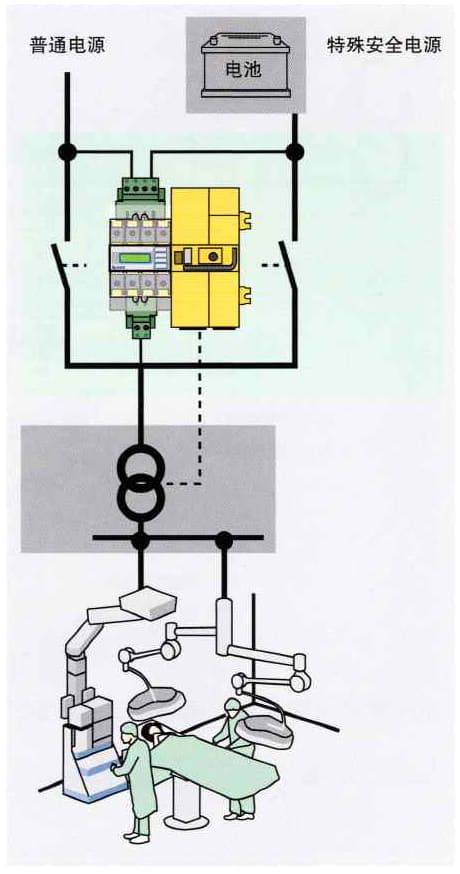

双路电源线的隔离电源系统和一个特殊的备用电源
这样，安装双切转换装置ATICS，可以完成下列任务：
- 双路电源的电压监视；
- 如果正常电源电压降低10%，自动切换到后备电源；
- 电源切换元件；
- 电源线间的安全距离；
- 医用IT系统的绝缘、负载和温度监视。
此外，技术人员可以从MK系列的外接报警显示和测试仪上的声光报警了解医疗IT系统的信息。
六、在加强安全方面，还有什么可以做的？
重要场所的绝缘故障定位
带有EDS151-PR的绝缘故障定位系统
在医疗场所，带有绝缘监视的医用IT隔离电源系统是用于医疗电气设备的。尤其当有第一个故障发生时，系统保证了电源的可靠。此外，还需要快速定位并且消除绝缘故障。
特别是用在重症监护病房的各类电气设备上(如插座)，快速的绝缘故障定位能够节省很多时间和成本。EDS151-PR是这个问题的模块化解决方案。它有利于绝缘故障的精确定位并且不会妨碍电力系统的正常运行。

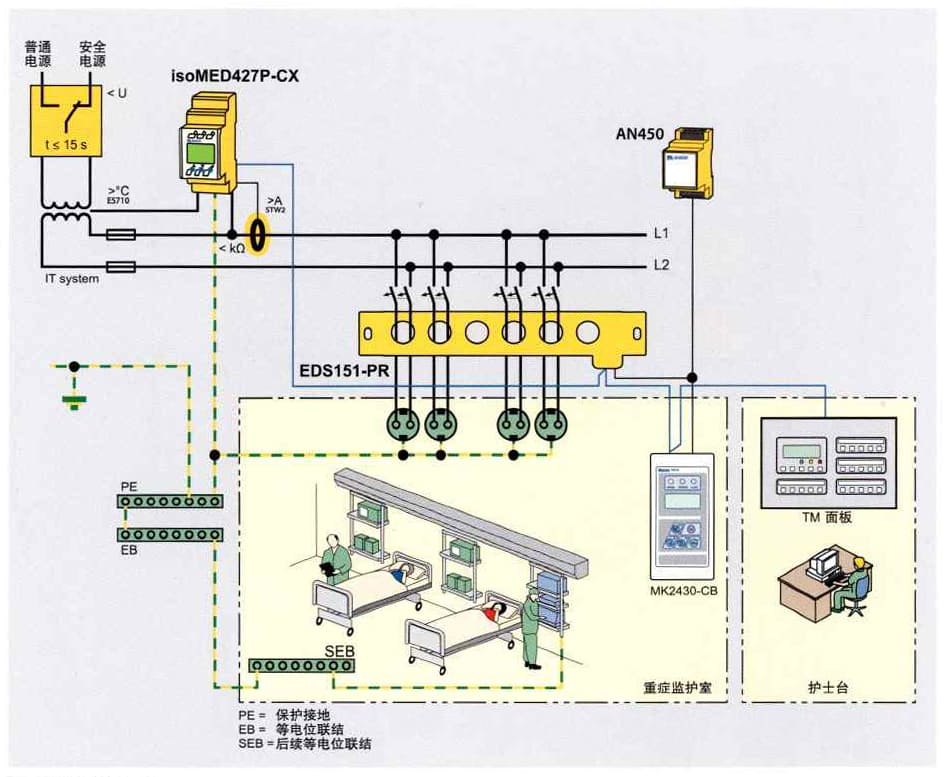

用于重症监护病房的绝缘定位系统EDS151

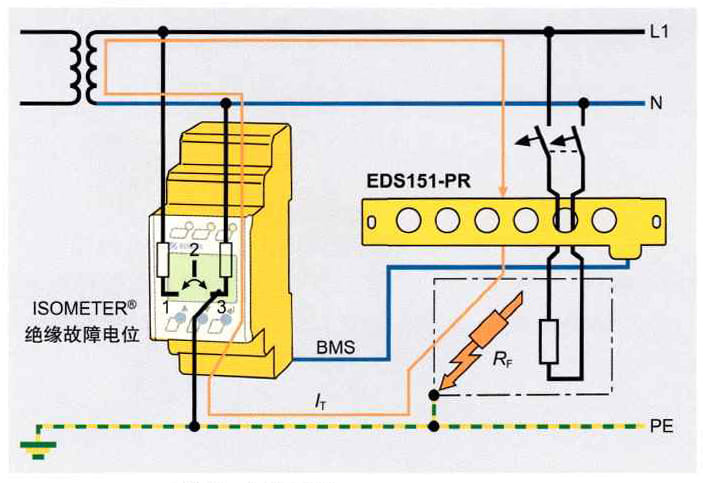

EDS151系统的功能原理
优势：
- 在运行过程中，绝缘故障定位
- 故障电路/设备的快速定位
- 降低维护成本
- 通过外接报警显示和测试仪的面板进行远程操作
系统功能：
- 在线显示发生绝缘故障的支路
- 模块化设计，安装改造方便
- EDS151-PR是内置互感器,尺寸不变
- 最多可以监视528个回路
- 通过屏蔽双绞线连接通信
- 能普遍用于所有的医用IT系统
功能原理：
EDS151-PR系统与医疗IT系统内的绝缘监视仪isoMED427P-CX一起工作，这个绝缘监视仪既具有绝缘监视功能，又具备发送绝缘故障定位信号的功能，当它探测到绝缘故障后，EDS151-PR就开始故障定位，isoMED427P-CX周期性地发送一个特殊的测试电流，测试电流从故障测试仪经相线流入绝缘故障部位，这个测试信号由故障分路中的电流互感器探测到，并由绝缘故障定位仪定位，最后通过EDS151-PR绝缘故障定位仪上的发光管和MK800/MK2430-CB上的液晶显示屏显示出故障回路。
用于TN-S的剩余电流监视系统
TN-S系统: RCM和RCMS的更多信息
为了避免泄露电流，标准IEC 60364-7-710推荐在建筑物的主配电板的下游使用TN-S系统（三相五线制)，这个标准还建议对系统进行监视。保证医疗O类和1类场所中所有导体的高绝缘水平。
为了能够更好监视系统，分别使用RCM(剩余电流监视仪)和RCMS(剩余电流监视系统),成功地在早期检测并且显示故障电流而不会使断路器动作。
参照标准IEC 60364-7-710: 2002-11,在医疗2类场所可使用TN-S系统（接地系统）的地方:
- 手术台供电电路
- X射线装置电路
- 电路和额定功率大于5KVA的大型设备
- 非关键电气设备的电路（非2类医疗场所)
优势：
- 发生电源故障中断前预警,预防火灾风险和财产损失
- 便于从中央控制室中监视电气状态
- 根据系统环境条件,单独调整响应值

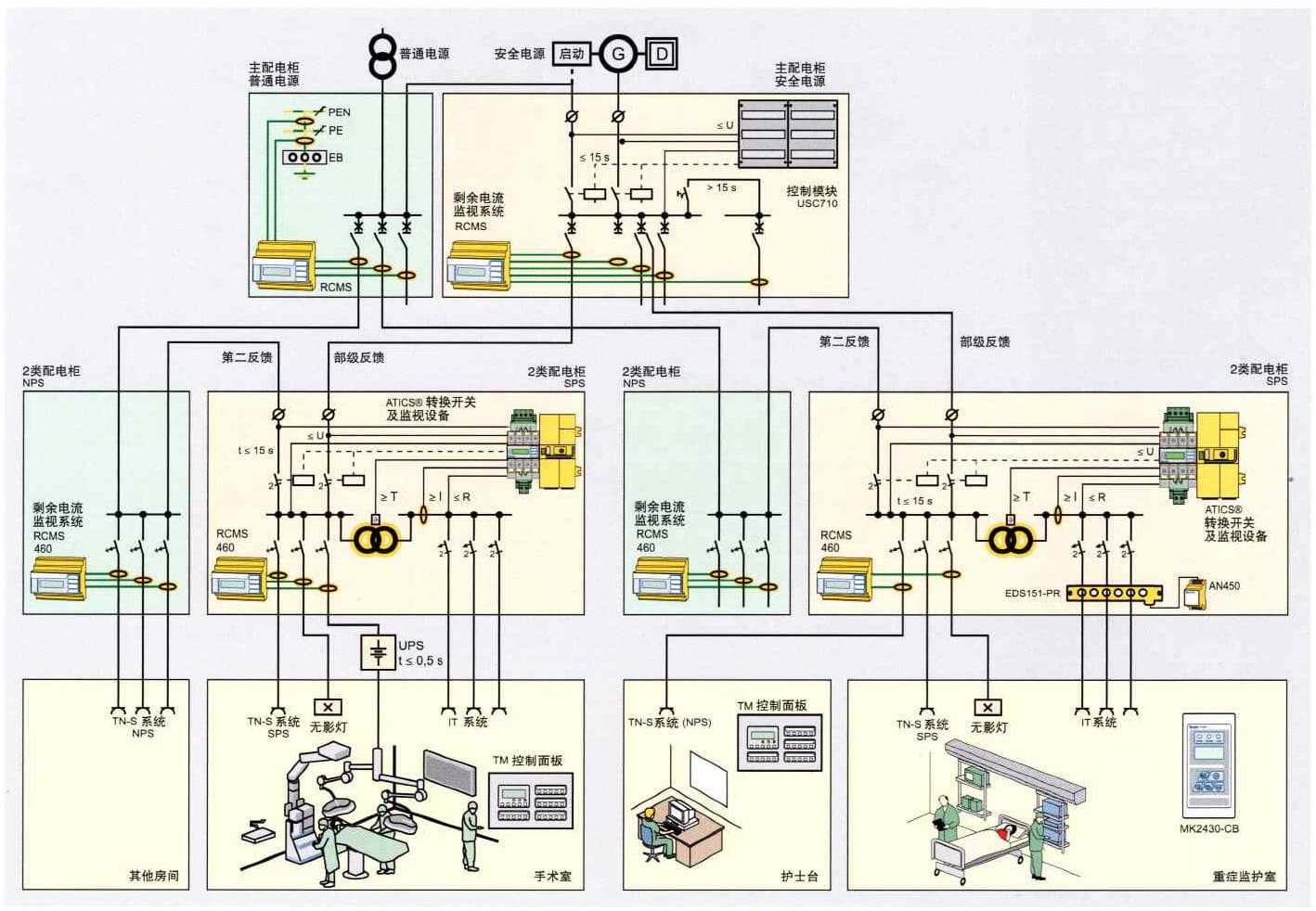

医院中的RCMS系统
NPS = 正常电源 - SPS = 安全电源
